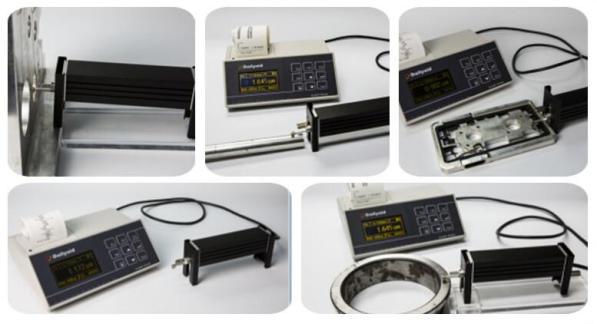

DR300 - 精密粗糙度测试仪

名称

内容

测量

范围

Z轴（垂直）

160μm

X轴（水平）

17.5mm

分辨率

Z轴 （垂直）

0．01μm/±20μm

0．02μm/±40μm

0．04μm/±80μm

测量

项目

参数

Ra,Rz==Ry(JIS)Rq Rt==Rmax Rp Rv R3z R3y Rz(JIS)

Rs Rsk Rku Rsm Rmr

Rpc Rk Rpk Rvk Mr1 Mr2

标准

ISO,ANSI,DIN,JIS

图形

支承率曲线，粗糙度轮廓曲线

滤波器

RC,PC-RC,Gauss,D-P

取样长度(lr)

0.25,0.8,2.5mm

评定长度（ln）

Ln= lr×n    n=1~5

传感器

测量原理

位移式差动电感

触针

天然金刚石，90锥角，5μm针尖半径

测力

<4mN

导头

硬质合金，滑行方向半径40mm

滑行速度

lr=0.25,   Vt=0.135mm/s

lr=0.8,    Vt=0. 5mm/s

lr=2. 5,    Vt=1mm/s

返回      Vt=1mm/s

示值误差

不大于±10%

示值变动性

不大于6%

电源

内置锂离子充电电池，三丰粗糙仪，用DC5V,800mA充电器充电

外形尺寸

141×55×40mm

重量

约400g

工作环境

温度：- 20℃ ~  40℃

湿度：< 90% RH

储存运输环境

温度：- 40℃  ~   60℃

湿度：< 90% RH

参数

显示范围

Ra,Rq

0.005μm~16μm

Rz,R3z,Ry,Rt,Rp,Rm

0.02μm~160μm

Sk

0-100%

S,Sm

1mm

tp

1-100%

DS310-标准传感器

可测量平面、轴；测孔内表面时，轴表面粗糙度，孔径大于6mm的孔内表面粗糙度，粗糙度计，深度最大为22mm

.DS-320-曲面传感器

可测量曲率半径大于3mm的凹凸曲面工件的表面粗糙度，也可测量适当的平面，柱面

DS-330-极小孔传感器

可测量孔径大于2mm的孔内表面粗糙度，最大深度为9mm，也可测量平面，柱面

DS331-深槽传感器

可测量槽宽大于3mm，粗糙度仪的使用，槽深小于10mm的沟槽，或者高度小于10mm的台阶的表面粗糙度，也可测量平面、柱面

DS-50-延长杆

可使各种传感器长度加长，粗糙度仪精度，长度为50mm，有利于测量深孔。最长建议配置两根。

DS-90-转接

可使机构横向运动进行测量
